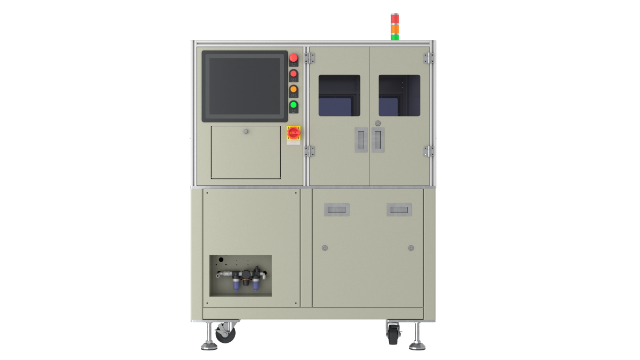

此设备为在线式PCB板厚度检测设备，当PCB通过滚筒输送至机台内，板子被顶升脱离传输表面（防止表面擦伤）机构进行拍中动作；拍中后的板子流经测厚感应区域进行上下采集，采集后的数据通过电脑分析得出当前的板子厚度；可搭配良品，不良品收板机，列印机使用。
生产能力
产能：8片/min.（每片检测12点）
产品规格
机台尺寸(长*宽*高) | 1440*1190*1812mm |
基板厚度 | Max：3.0mm；Min.：0.2mm |
电路板尺寸 | Min：300mm* 300mm，Max：725mm *625mm |
测试方式 | 非接触（镭射） |
静态重现性精度 | ± 0.003-0.005mm(精度会受环境因素影响) |
动态测量精度 | ± 0.006-0.008mm(精度会受环境因素影响) |
噪音 | (正常运行):≤75dB |
操作面板 | 触控屏操作 |
保护装置 | 安全光栅、紧急停止装置 |
故障率 | ≤1/400h(故障时间/设备运行时间) |
操作台高度 | 1000±100mm |
公用需求
| 电气需求 | |||
电 | 单相220V | 压缩空气压力 | ≧6.5bar |
功率 | 1.5KW | 压缩空气用量 | 2m³/h（接口：φ10mm） |
| 建议机台周围空间 | 800mm | 机台重量 | 480KG |
设备安装环境 （温湿度及无尘要求） | A.环境要求：无尘室，洁净室100,000级↑ B.温度要求：22±2℃ C.湿度要求：50±5% | ||
